پمپ تک موتور پمپ ۳ اینچ (پروانه و حلزونی چدنی) با قطعات کامل

مقدمه و بررسی مهندسی پمپ تک ۳ اینچ

مجموعه «پمپ تک ۳ اینچ موتور پمپ» یک یونیت کامل هیدرولیکی (Pump End Assembly) است که جهت اتصال مستقیم به موتورهای تک بنزینی و دیزلی طراحی شده است. این محصول زمانی کاربرد دارد که موتور سلامت کامل دارد اما پوسته، پروانه یا قطعات هیدرولیکی پمپ دچار شکستگی، فرسایش شدید یا خوردگی ناشی از رسوبات شده‌اند. همچنین برای تولیدکنندگان و کارگاه‌های مونتاژ که قصد دارند موتورهای طرح روبین یا هوندا را به موتور پمپ تبدیل کنند، یک مجموعه کامل و مقرون‌به‌صرفه محسوب می‌شود.

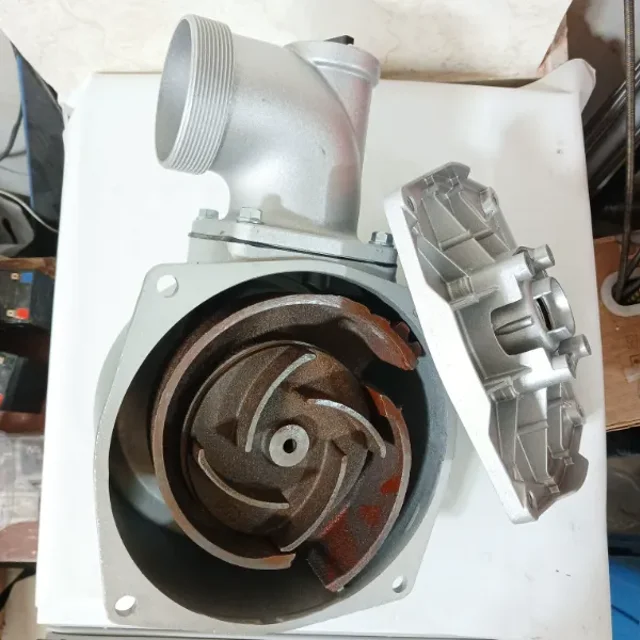

در بررسی تصویری ساختار فنی این محصول، استفاده از پروانه چدنی چندپره و حلزونی دوجداره چدنی (Volute Casing) کاملاً مشهود است. این ترکیب متریال باعث می‌شود پمپ در برابر سیالات حاوی ماسه نرم، گل‌ولای خفیف و ذرات معلق خاکی، مقاومت بسیار بالاتری نسبت به نمونه‌های کاملاً آلومینیومی یا پلاستیکی داشته باشد.

آنالیز متریال و اجزای تشکیل‌دهنده

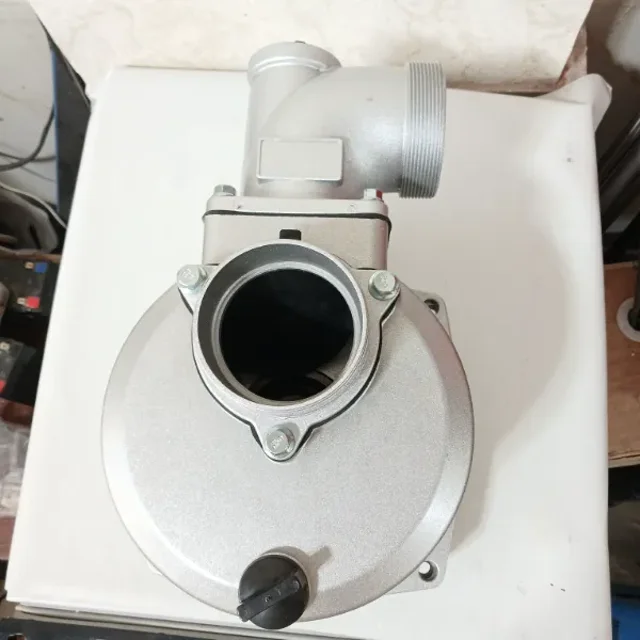

۱. پوسته خارجی و زانو خروجی (Cast Aluminum Casing):

پوسته اصلی و زانویی خروجی ۳ اینچ از جنس آلومینیوم دایکاست با ضخامت دیواره استاندارد ساخته شده است. این امر علاوه بر کاهش وزن کل دستگاه و تسهیل در حمل‌ونقل، دفع حرارت مناسبی داشته و در برابر زنگ‌زدگی ناشی از تماس مداوم با آب کاملاً مقاوم است.

۲. پروانه سانتریفیوژ (Cast Iron Impeller):

پروانه این پمپ از جنس چدن خاکستری مقاوم به سایش تولید شده است. طراحی پروانه‌های نیمه‌باز (Semi-Open) امکان عبور ذرات ریز بدون ایجاد انسداد را فراهم می‌سازد و بالانس دینامیکی آن موجب کاهش لرزش و فشار روی شفت موتور می‌شود.

۳. حلزونی دیفیوزر (Cast Iron Volute):

کاسه حلزونی داخلی که پروانه را احاطه می‌کند نیز از جنس چدن انتخاب شده است. این قطعه وظیفه هدایت جریان آب و تبدیل انرژی جنبشی به فشار (Head) را بر عهده دارد. چدنی بودن آن، فرسایش دیواره در اثر سرعت بالای آب و ذرات معلق را به حداقل می‌رساند.

۴. واسطه اتصال به موتور (Engine Flange):

فلنج پشت پمپ با الگوی پیچ استاندارد موتورهای ۵.۵ تا ۷.۵ اسب بخار طراحی شده و محل قرارگیری مکانیکال سیل (فیبر و فنر) و کاسه‌نمد آب‌بندی در آن تعبیه شده است.

۵. مجموعه پیچ‌ها، گسکت‌ها و اورینگ‌ها:

تمام قطعات آب‌بندی شامل اورینگ دور پوسته، واشر زانویی و پیپ‌های رزوه خروجی در این بسته موجود است تا کاربر بدون نیاز به خرید قطعه اضافی، فرآیند نصب را تکمیل کند.

سازگاری محصول با موتورها و قطعات

این پمپ تک با اکثر موتورهای تک بنزینی و دیزلی موجود در بازار ایران سازگاری کامل دارد. جهت اطمینان از نصب دقیق، به مشخصات زیر دقت فرمایید:

• موتورهای بنزینی سازگار: موتورهای ۴ زمانه تک سیلندر (طرح هوندا GX160 ،GX200 ،GX210 و طرح روبین EY20) با قدرت ۵.۵، ۶.۵ و ۷.۵ اسب بخار.

• موتورهای دیزلی سازگار: موتورهای گازوئیلی تک سیلندر مدل 170F (حدود ۴ اسب) و 178F (حدود ۶ اسب) با شفت استاندارد.

• نوع شفت موتور مورد نیاز: شفت رزوه مستقیم یا شفت خاردار/پین‌دار با قطر ۲۰ میلی‌متر یا ۱۹ میلی‌متر (بستگی به مدل رزوه پروانه).

• فاصله پیچ‌های فلنج: الگوی ۴ پیچ با فاصله مرکز به مرکز استاندارد موتورپمپ‌های ۳ اینچ (حدود ۶۵ در ۶۵ میلی‌متر برای پیچ‌های داخلی فلنج).

محاسبات فنی و هیدرولیکی (راهنمای ساده مهندسی)

برای محاسبه دبی، ارتفاع آبدهی و توان مورد نیاز، از فرمول‌های ساده زیر استفاده می‌شود. این محاسبات به شما کمک می‌کند تا عملکرد پمپ را روی زمین کشاورزی یا پروژه خود پیش‌بینی کنید:

۱. محاسبه دبی عملیاتی (حجم آبدهی در ساعت):

اگر دبی اسمی پمپ در حداکثر دور (3600 RPM) برابر ۶۰ مترمکعب بر ساعت باشد، دبی واقعی بر حسب لیتر در دقیقه از فرمول زیر به دست می‌آید:

دبی (لیتر بر دقیقه) = (دبی بر حسب مترمکعب بر ساعت * 1000) / 60

مثال: (60 * 1000) / 60 = 1000 لیتر بر دقیقه

۲. محاسبه هد کل (ارتفاع کل پمپاژ):

ارتفاع کل یا Total Head از مجموع ارتفاع مکش، ارتفاع دهش و افت اصطکاکی لوله‌ها به دست می‌آید:

ارتفاع کل (متر) = ارتفاع مکش عمودی + ارتفاع دهش عمودی + (طول لوله‌کشی به متر * 0.05)

توضیح: ضریب ۰.۰۵ تخمینی از افت اصطکاکی در لوله‌های ۳ اینچ استاندارد است.

۳. محاسبه توان موتور مورد نیاز:

برای کارکرد بهینه پمپ بدون فشار به موتور، توان مگنتیک/مکانیکی لازم بر حسب اسب بخار از رابطه زیر تخمین زده می‌شود:

توان مورد نیاز (اسب بخار) = (دبی بر حسب مترمکعب بر ساعت ارتفاع کل بر حسب متر) / (270 ضریب راندمان)

با فرض ضریب راندمان ۰.۵۵ برای پمپ‌های حلزونی کوچک:

توان (اسب بخار) = (Q * H) / 148.5

برای مثال جهت انتقال آب تا ارتفاع کل ۲۰ متر با دبی ۴۵ مترمکعب بر ساعت:

توان = (45 * 20) / 148.5 = 6.06 اسب بخار

بنابراین یک موتور ۶.۵ اسب بخار بنزینی کاملاً پاسخگوی این نیاز خواهد بود.

راهنمای نصب و نکات عملی کارگاهی

برای افزایش طول عمر مکانیکال سیل و پوسته آلومینیومی، رعایت نکات زیر هنگام نصب الزامی است:

۱. هواگیری اولیه (Self-Priming):

پیش از روشن کردن موتور برای اولین بار، حتماً بدنه پمپ را از طریق پیچ مخصوص بالای زانویی خروجی کاملاً از آب پر کنید. کار کردن پمپ به‌صورت خشک (حتی به مدت ۳۰ ثانیه) باعث سوختن مکانیکال سیل (فیبر و فنر) خواهد شد.

۲. استفاده از سوپاپ و توری مکش:

در انتهای شیلنگ مکش ۳ اینچ، حتماً از سوپاپ و توری استاندارد استفاده کنید تا از ورود سنگ‌ریزه‌های درشت به داخل پروانه چدنی جلوگیری شود.

۳. آب‌بندی فلنج و اتصالات:

هنگام بستن فلنج به موتور، مطمئن شوید که مکانیکال سیل به درستی در جای خود بنشیند و پیچ‌ها به صورت ضربدری و یکنواخت سفت شوند تا پوسته آلومینیومی تاب برندارد.

۴. تخلیه آب در فصل سرما:

در فصل زمستان و شرایط یخبندان، آب داخل پوسته را از طریق پیچ تخلیه زیرین خالی کنید تا یخ‌زدگی باعث ترک خوردن پوسته آلومینیومی نشود.

جدول مشخصات فنی جامع

content_copy

بخش پرسش و پاسخ فنی (Q&A)

سوال ۱: آیا این پمپ تک روی موتورهای دیزلی (گازوئیلی) قابل نصب است؟

پاسخ: بله، در صورتی که موتور دیزلی شما دارای شفت استاندارد (قطر ۲۰ میلی‌متر رزوه یا خاردار) باشد و الگوی پیچ فلنج آن با استاندارد موتورپمپ‌های ۳ اینچ مطابقت داشته باشد (مانند موتورهای 170F و 178F)، این پمپ بدون نیاز به تغییرات به راحتی نصب می‌شود.

سوال ۲: چرا پروانه و حلزونی این پمپ چدنی انتخاب شده است؟

پاسخ: آلومینیوم در برابر برخورد ذرات ماسه و خورندگی آب بسیار سریع‌تر دچار سایش می‌شود. استفاده از چدن در قطعات درگیر با جریان مستقیم آب (پروانه و حلزونی)، طول عمر قطعات هیدرولیکی را تا ۳ برابر نسبت به نمونه‌های کاملاً آلومینیومی افزایش می‌دهد.

سوال ۳: علت کم شدن آبدهی یا نپمپاژ آب بعد از نصب چیست؟

پاسخ: سه علت اصلی وجود دارد: ۱. عدم هواگیری کامل پوسته پمپ قبل از استارت. ۲. نفوذ هوا از محل اتصالات شیلنگ مکش یا خرابی واشر ورودی. ۳. آسیب دیدن یا جا نرفتن درست مکانیکال سیل (فیبر و فنر) هنگام مونتاژ.
