شاتون چیست و چه وظیفه‌ای دارد؟

شاتون (Connecting Rod) قطعه‌ای فلزی است که پیستون را به میل‌لنگ متصل می‌کند. در زمان احتراق داخل سیلندر، نیروی تولید شده از طریق پیستون به شاتون منتقل شده و سپس شاتون این نیرو را به حرکت دورانی میل‌لنگ تبدیل می‌کند.

در موتورهای تک سیلندر یا چند سیلندر کوچک مورد استفاده در موتورپمپ‌ها، تیلرها، سمپاش‌ها و برخی موتورهای صنعتی کاوازاکی، سلامت شاتون اهمیت بسیار بالایی دارد. خرابی این قطعه می‌تواند باعث قفل شدن موتور، شکستن بلوک سیلندر یا آسیب شدید به میل‌لنگ شود.

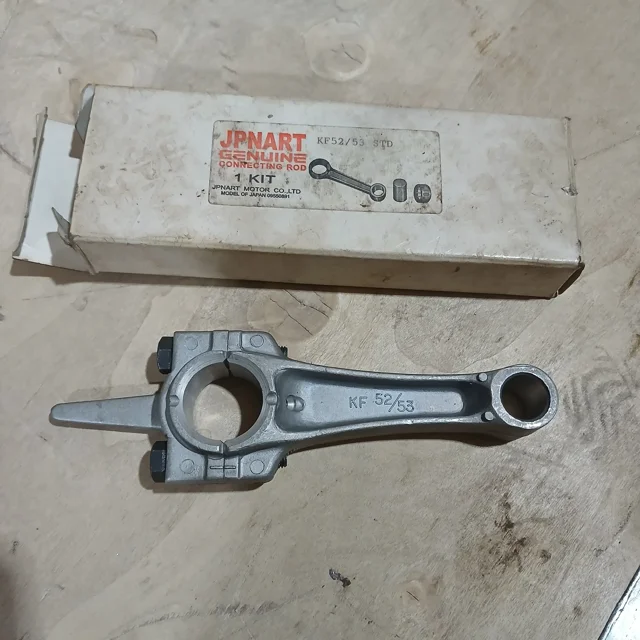

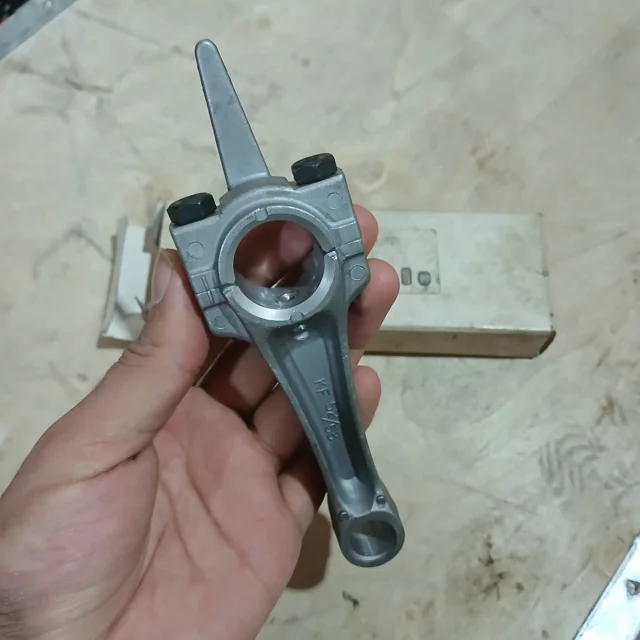

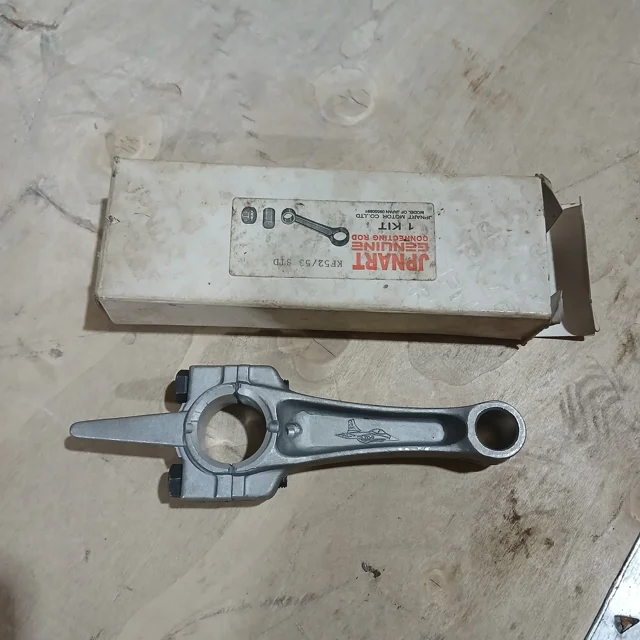

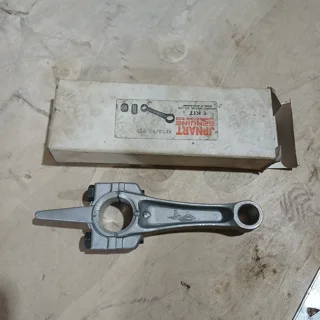

ویژگی‌های فنی شاتون KF53 استاندارد

• ساخته شده از آلیاژ فولاد فورج شده مقاوم در برابر فشار و حرارت

• ابعاد STD (استاندارد کارخانه‌ای)

• طراحی دقیق برای تعادل دینامیکی موتور

• مقاومت بالا در برابر تنش‌های کششی و فشاری

• قابلیت کار در دور موتور بالا

• سازگار با یاتاقان و میل‌لنگ اصلی موتور KF53

مشخصات فنی

سازگاری با موتور و قطعات

این شاتون معمولاً با قطعات زیر در موتور KF53 استفاده می‌شود:

• پیستون موتور KF53

• گژن‌پین استاندارد

• میل‌لنگ KF53

• یاتاقان شاتون استاندارد

• رینگ پیستون موتور KF53

در زمان تعمیر موتور بهتر است یاتاقان شاتون و گژن‌پین نیز بررسی یا تعویض شوند تا از ایجاد لقی و ضربه در موتور جلوگیری شود.

علائم خرابی شاتون موتور

اگر شاتون موتور دچار مشکل شود معمولاً این علائم دیده می‌شود:

• صدای تق تق یا ضربه داخل موتور

• افت شدید قدرت موتور

• لرزش غیرعادی موتور

• قفل شدن ناگهانی موتور

• وجود براده فلزی در روغن

در صورت مشاهده این علائم باید موتور سریعاً بررسی شود تا از آسیب جدی به میل‌لنگ و بلوک موتور جلوگیری شود.

راهنمای خرید شاتون KF53

هنگام خرید شاتون به این نکات توجه کنید:

1. سایز شاتون

اگر میل‌لنگ تراش نخورده است باید شاتون STD استفاده شود.

2. کیفیت آلیاژ

شاتون‌های بی‌کیفیت در دور موتور بالا ممکن است تاب بردارند یا بشکنند.

3. دقت سوراخ گژن‌پین

عدم دقت در این قسمت باعث سایش سریع پیستون و سیلندر می‌شود.

4. برند و کیفیت ساخت

بهتر است از شاتون‌هایی استفاده شود که بالانس و ماشینکاری دقیق دارند.

محاسبه ساده نیروی وارد بر شاتون

نیروی تقریبی وارد بر شاتون از احتراق:

F = P × A

که در آن:

• F = نیروی وارد بر شاتون

• P = فشار داخل سیلندر

• A = سطح مقطع پیستون

مثال ساده:

اگر فشار احتراق حدود 40 bar و قطر پیستون 70 میلی‌متر باشد:

A = 3.14 × (0.035²)

A ≈ 0.00385 m²

F ≈ 4,000,000 × 0.00385

F ≈ 15400 نیوتن

به همین دلیل شاتون باید از فولاد بسیار مقاوم ساخته شود.

جمع‌بندی

شاتون Kawasaki KF53 STD یکی از قطعات اصلی موتور است که نقش کلیدی در انتقال نیروی احتراق دارد. استفاده از شاتون استاندارد و باکیفیت باعث کاهش استهلاک موتور، عملکرد نرم‌تر و افزایش طول عمر موتور می‌شود.

اگر قصد خرید شاتون KF53 استاندارد را دارید می‌توانید از فروشگاه تارلا فارم این قطعه را با ضمانت اصالت تهیه کنید. برای مشاوره انتخاب قطعه مناسب موتور نیز می‌توانید با کارشناسان ما تماس بگیرید.
